适用版本：西软移动产品

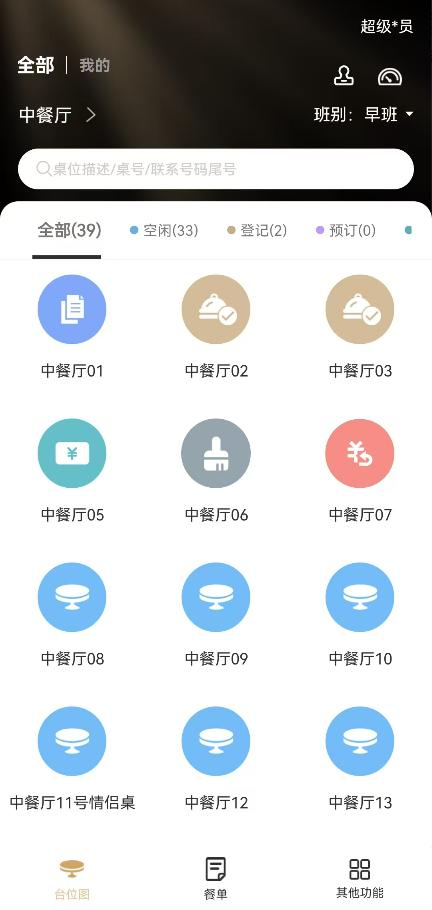

台位图界面显示当前班别的登录营业点的所有台位状态，在台位图上方显示状态描述、对应颜色与该状态的台位数量。（如图 2.4.1-1 所示）
图 2.4.1-1 台位图界面

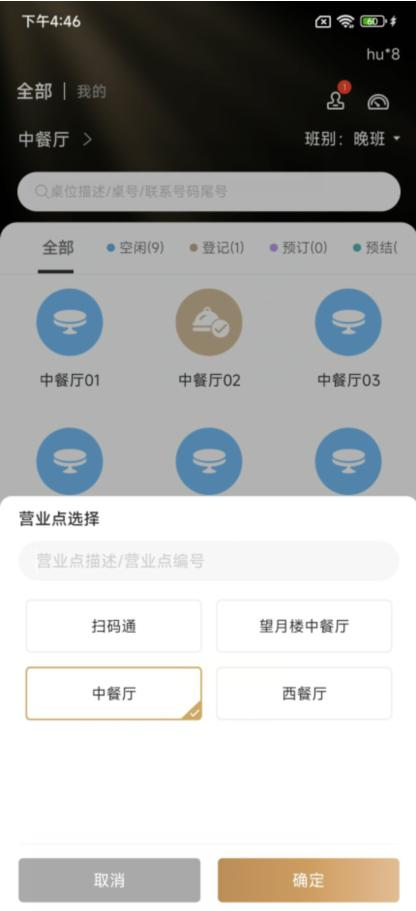

营业点：点击可进行营业点切换（如图 2.4.1-2 所示）。
购物车角标显示：若开启协同点菜模式就不会显示购物车菜品数量，如果没有开就会显示。
上菜监控：点击
进入『上菜监控』页面。当有催菜或起菜的消息时会显示红点提醒，详见 2.4.2 上菜监控。
订单审核：点击
进入『待审核列表』页面。后台勾选‘扫码通待审核订单’且当前营业点开启审核模式，订扫码通下单时餐饮通会有角标提醒，详见 2.4.3 扫码通待审核订单。
图 2.4.1-2 营业点切换界面

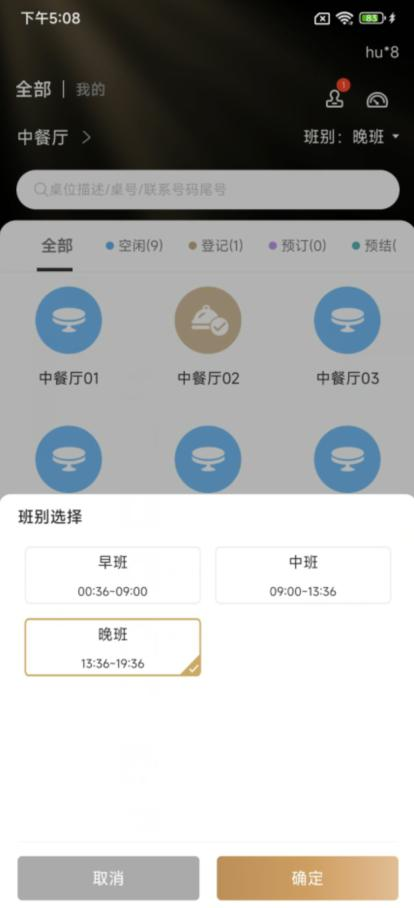

班别：进入台位图界面时，默认显示当前时间段符合的班别，点击〖班别〗，弹出班别选择框，可以选择其他班别。（如图 2.4.1-3 所示）
图 2.4.1-3 选择班别
区域选择：进入台位图界面时，台位状态右侧区域处默认显示为全部，即显示显示所有区域的台位图。

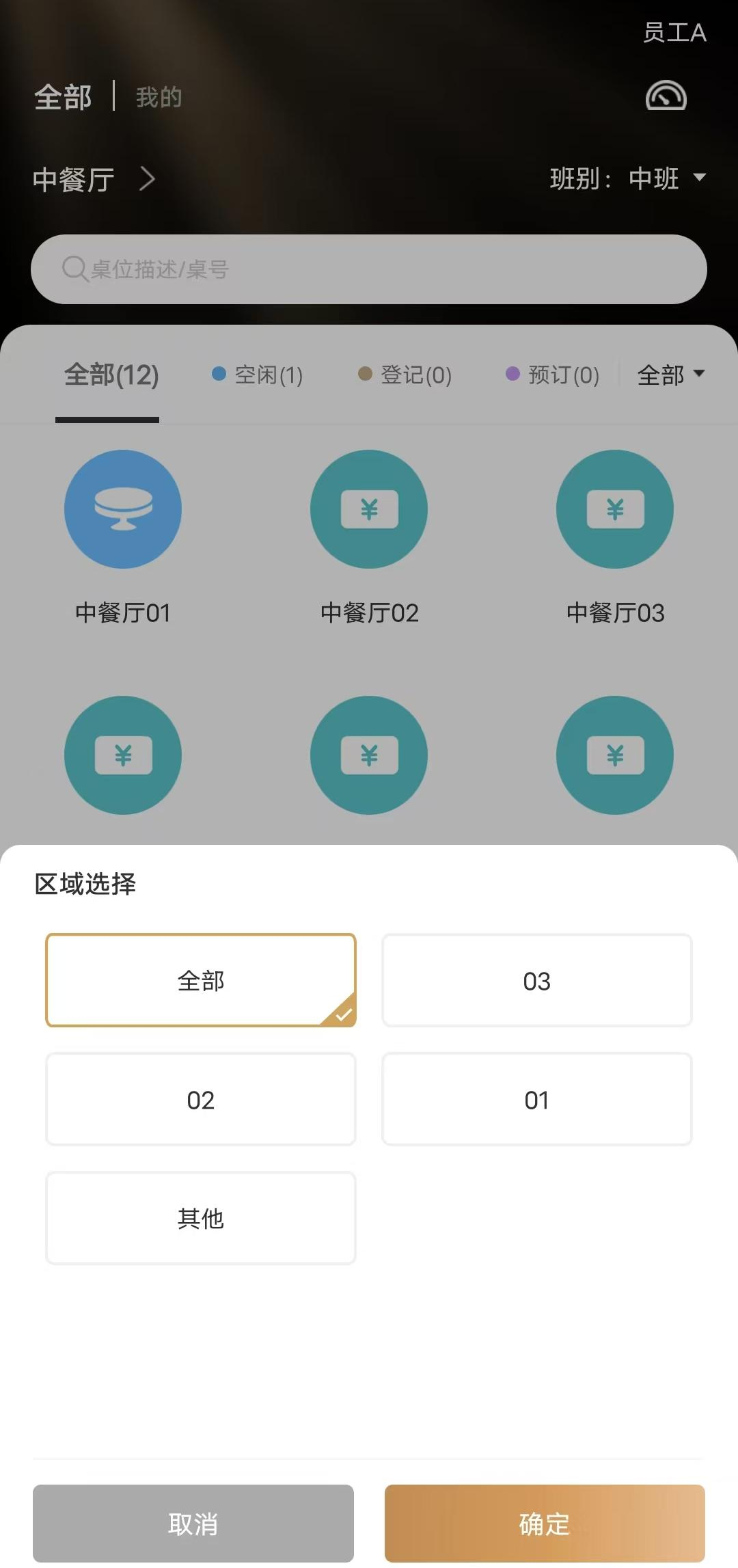

点击〖全部〗，弹出『区域选择』窗口，选择某个区域后，页面只显示该区域的台位图，且显示的是 PMS 该营业点下区域的代码。（如图 2.4.1-4 所示）
PMS 维护模块→新综合收银→营业点设置进行区域的设置。
图 2.4.1-4 区域选择
筛选：进入台位图界面时，左上角默认选中为全部 标签页，即台位显示所有员工操作的台位。
点击〖我的〗标签，可以切换至我的标签页，此时台位图中只显示当前登录员工操作的台位。
搜索框搜索：在界面上方的搜索框中输入完整或部分的桌号/桌位描述，即可成功搜索出当前列表中符合搜索值的所有台位。清空搜索框中的搜索值，则可显示全部台位。
状态筛选：进入台位图界面时，默认选中为全部标签页，即台位显示所有状态的台位。点击空闲、预结等状态，能够筛选对应状态的台位。
刷新：当页面位于台位图第一页时，下拉页面后释放，即可成功刷新台位图界面数据。
点击台位操作：点击一个台位，可进行页面的跳转，对于不同状态的台位，跳转的页面有所不同。
点击空台，弹出开台界面。
点击占用未下单台位，可跳转至点菜界面。
点击占用已下单台位，可跳转至主单界面。
点击预订台位，可跳转至预订界面。
点击预结台位，可跳转至预结界面。

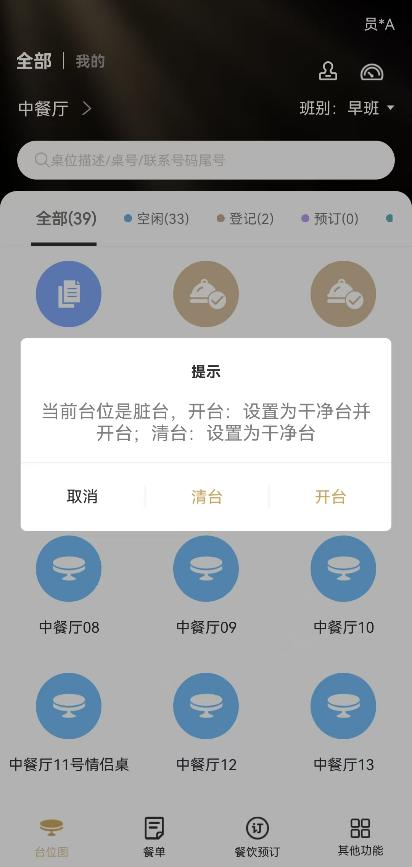

点击脏台，弹出脏台提示弹窗（如图 2.4.1-5 所示）。点击〖取消〗按钮，关闭提示弹窗，台位状态不变；点击〖清台〗按钮，台位变为空台；点击〖开台〗按钮，自动清台跳转至开台界面。
图 2.4.1-5 点击脏台

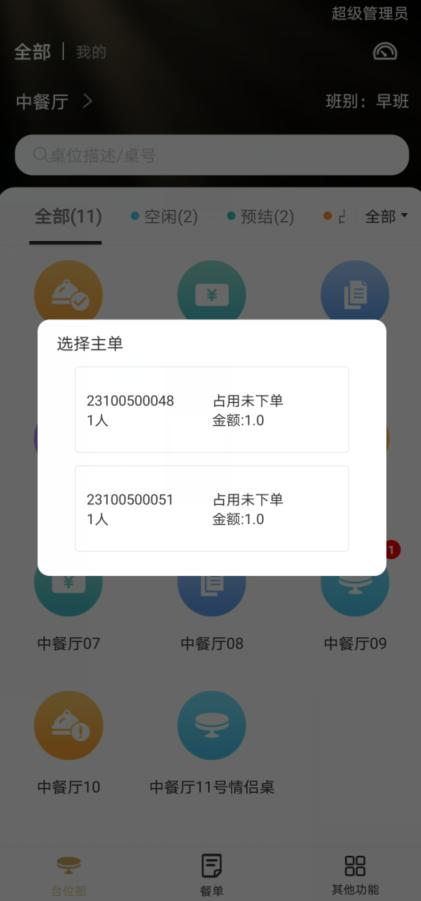

- 点击一台多单的台位，弹出『选择主单』，显示当前台位的所有主单（如图2.4.1-5 所示）。点击列表中一条主单，并依据该主单的状态，将跳转至不同的页面。
图 2.4.1-5 点击一台多单

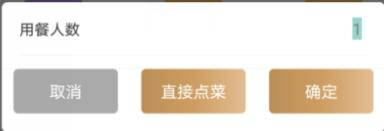

开台：点击一个空闲台位，弹出开台页面，在弹出的页面输入必填的开单信息后点击〖确定〗后，进入点菜界面；若点击〖取消〗按钮，则返回台位图页面；若点击〖直接点菜〗，则直接进入点菜页面，但没有开单。
注意：

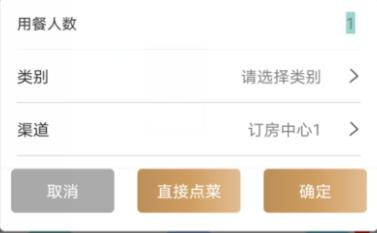

- 未开启开单信息配置功能开台页面只显示用餐人数输入，开启后可显示类别、市场、来源、渠道的选项（如图 2.4.1-6 所示），渠道仅支持 XMS 系统。开单信息的配置请参考章节 1.2.7 营业点。
图 2.4.1-6 开台
- 台位图页面只显示与台位相关的订单，故预订单未绑定桌号时台位图不做显示。
3.经典模式需要在移动后台西软点菜→营业点设置餐饮通模式为经典模式，餐饮通模式配置请参考章节 1.2.7 营业点。

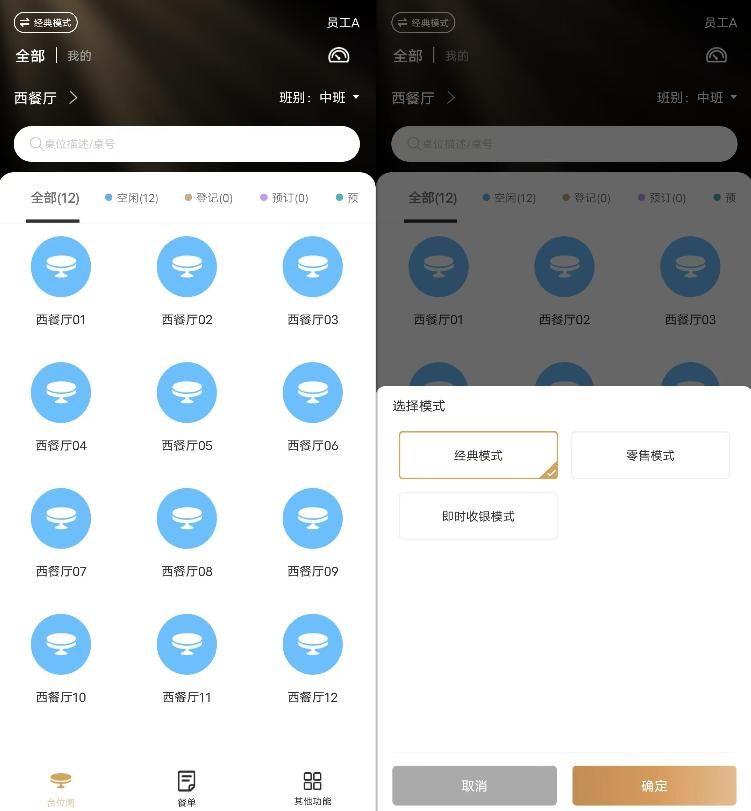

4.营业点餐饮通模式单选，则台位图左上角不显示模式切换按钮，若餐饮通模式多选，则显示模式切换按钮（如图 2.4.1-7 所示），点击可切换营业点设置的模式。
图 2.4.1-7 模式选择
切换营业点至餐饮通模式含当前模式营业点，则模式不变，例如：营业点 A 有经典、零售和即时收银模式，当前所选营业点为即时收银模式，切换营业点为营业点 A，则默认显示即时收银模式。
切换营业点至餐饮通模式未选择当前模式的营业点，按照模式显示优先级经典模式>零售模式>即时收银模式显示模式，例如：营业点 A 无经典模式但有零售和即时收银模式，当前所选营业点为经典模式，切换营业点为营业点 A，则默认显示零售模式。
PMS 维护模块→新综合收银→营业点设置，营业点“结完账脏台”选择是，餐饮通结完账后台位图立即显示为脏台。
